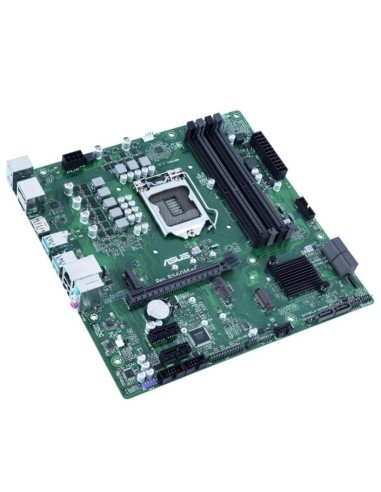

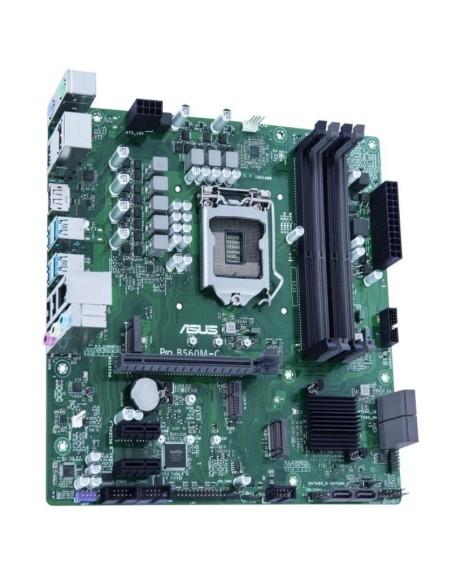

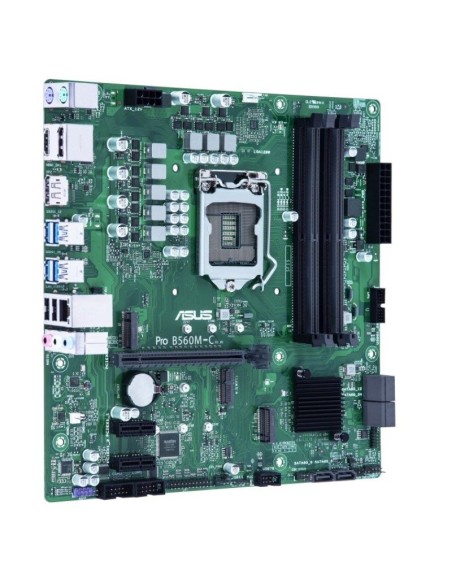

Placa Base Asus Pro B560M-C/CSM Socket 1200/ Micro ATX

CPU

Intel® Socket LGA1200 para procesadores Intel® Core ™ de 11.a
generación y procesadores Intel® Core ™, Pentium® Gold y Celeron® de
décima generación
Soporta CPU Intel® 14nm
Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0 **
* Consulte www.asus.com para ver la lista de soporte de CPU.
** La compatibilidad con la tecnología Intel® Turbo Boost Max 3.0 depende de los tipos de CPU.

Chipset

B560

Memoria

Canales de memoria: 4DDR4 (canal dual)
Tamaño de memoria máximo: 128 GB
DDR4 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) // 3733 (OC) /
3600 (OC) / 3466 (OC) / 3333 (OC) / 3200 (OC) / 2933/2800 /
2666/2400/2133 MHz No ECC, memoria sin búfer *
Arquitectura de memoria de doble canal
Soporta Intel® Extreme Memory Profile (XMP)
OptiMem
* Los procesadores Intel® Core ™ i7 / i9 de décima generación
admiten 2933/2800/2666/2400/2133 de forma nativa, otros se ejecutarán a
la velocidad de transferencia máxima de DDR4 2666MHz.
* Los procesadores Intel® de 11.a generación son compatibles con 2933/2800/2666/2400/2133 de forma nativa.
* Consulte www.asus.com para conocer las QVL de memoria (listas de
proveedores calificados), y la compatibilidad con la frecuencia de la
memoria depende de los tipos de CPU.

Gráficos

2 x DisplayPort 1.4
1 x HDMI ™ 2.0 ***
* Las especificaciones de gráficos pueden variar entre los tipos de CPU.
** Los procesadores Intel® 11th y 10th admiten DisplayPort 1.4 con
máx. resolución de 4096 x 2304 @ 60Hz. Consulte www.intel.com para
obtener actualizaciones.
*** Solo los procesadores Intel® de 11ª generación son compatibles
con HDMI ™ 2.0 con máx. resolución de 4K @ 60Hz, otros solo admitirán
HDMI ™ 1.4 con máx. resolución de 4K @ 30Hz. Consulte www.intel.com para
obtener actualizaciones.

Ranuras de expansión

Procesadores Intel® de 11ª y 10ª generación
1 x ranura PCIe 4.0 / 3.0 x16 (compatible con el modo x16)
- Los procesadores Intel® 11th admiten el modo PCIe 4.0 x16
- Los procesadores Intel® 10th admiten el modo PCIe 3.0 x16
Conjunto de chips Intel® B560
2 x ranuras PCIe 3.0 x1

Almacenamiento

Admite 2 ranuras M.2 y 6 puertos SATA 6Gb / s
Procesadores Intel® de 11.a generación
Ranura M.2_1 (clave M), tipo 2242/2260/2280
- Solo los procesadores Intel® 11th Gen admiten el modo PCIe 4.0 x4, esta ranura se desactivará para otras CPU
Conjunto de chips Intel® B560
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modos PCIe 3.0 x4 y SATA) *
6 puertos SATA 6Gb / s
* Cuando se instala un dispositivo en modo SATA en el zócalo M.2_2, no se puede utilizar el puerto SATA6G_2.

Ethernet

1 x Ethernet Intel® I219-V de 1 Gb
Inalámbrico y Bluetooth
Solo ranura M.2 (Key E, CNVi y PCIe)

USB

USB trasero: 6 puertos en total
4 puertos USB 3.2 Gen 1 (4 x Tipo A)
2 x puertos USB 2.0 (2 x tipo A)
USB frontal: 5 puertos en total
1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
1 x cabezal USB 2.0 admite 2 puertos USB 2.0 adicionales
1 x cabezal USB 2.0 admite 1 puerto USB 2.0 adicional

Audio

Realtek ALC897 / 887 Sonido envolvente 7.1 CODEC de audio de alta definición *
- Soporta: detección de jack, transmisión múltiple, reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits / 192 kHz '
* Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de 7.1 canales.

Puertos de E / S del panel posterior

4 puertos USB 3.2 Gen 1 (4 x Tipo A)
2 x puertos USB 2.0 (2 x tipo A)
2 x DisplayPort
1 x puerto HDMITM
1 x ranura M.2 (clave E)
1 puerto Ethernet Intel® I219V de 1 Gb
3 x conectores de audio
1 puerto para teclado PS / 2 (violeta)
1 x puerto de mouse PS / 2 (verde)

Conectores de E / S internos

Relacionado con el ventilador y la refrigeración
1 x cabezal de ventilador de CPU de 4 pines
2 x encabezados de ventilador de chasis de 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
Conector de alimentación de 1 x 8 pines + 12V
Relacionado con el almacenamiento
2 x ranuras M.2 (clave M)
6 puertos SATA 6Gb / s

USB

1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales
1 x cabezal USB 2.0 admite 2 puertos USB 2.0 adicionales
1 x cabezal USB 2.0 admite 1 puerto USB 2.0 adicional
Diverso
1 x encabezado CMOS claro
1 x encabezado de intrusión de chasis
2 x encabezados de puerto COM
1 x encabezado de audio del panel frontal (AAFP)
1 x encabezado de depuración COM
1 x encabezado LPT
1 x encabezado de salida mono (con Amp IC)
1 x encabezado SMBUS
1 x cabezal de altavoz
1 x encabezado SPI TPM (14-1 pines)
1 x encabezado del panel del sistema de 10-1 pines

Características especiales

ASUS EZ DIY
- Encabezados de caja
Diseño de placa base a medida y características centradas en el negocio:
- BIOS de recuperación automática de ASUS
- Registro de eventos de ASUS
- Kit BIOS comercial de ASUS
- antihumedad
- Fiabilidad 24 horas al día, 7 días a la semana
- Protección contra la sobretensión
Funciones de software
Software exclusivo de ASUS
Software de gestión de TI compatible
- Centro de control ASUS Express (ACCE)

BIOS

ROM flash de 128 Mb, BIOS UEFI AMI
Manejabilidad
WOL por PME, PXE

Accesorios

Cables
2 cables SATA de 6 Gb / s
Diverso
1 x escudo de E / S
1 paquete de tornillos SSD M.2
1 x paquete de tornillos M.2 Key E
Medios de instalación
1 x DVD de soporte

Documentación

1 x tarjeta clave de activación ACC Express
1 x manual de usuario

Sistema operativo

Windows® 10 de 64 bits

Factor de forma

Factor de forma mATX
9,6 pulgadas x 9,6 pulgadas (24,4 cm x 24,4 cm)
